IS-2 TYPE -SBT SPG VIETNAM

Xuất sứ: Korea

Nhà cung cấp: Pites

Hãng sản xuất: SPG

Liên hệ tư vấn

Ms Trinh

trinh@pitesco.com

0914.738.179

live:6ef6300b3a06528e

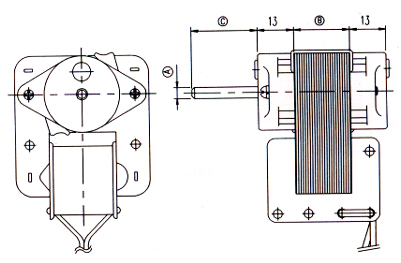

TYPE NO LOAD DIMENSION INS. CLASS WATER PROOF
V Hz Pi(W) RPM TORQUE(kg.cm)

(A)
(Ø)

 (B)
(mm)		 (C)
(mm)
MAXIMUM TORQUE STARTING TORQUE
 2208  110~240  50  5~8  2700~2850  0.011~0.029  0.007~0.029

Ø4


  8    A,E,B  X
 2208  60  4.5~8  3250~3500  0.010~0.038  0.009~0.037  8  A,E,B  X
 2210  50  6~11  2700~2850  0.013~0.036  0.013~0.036  10  A,E,B  X
 2210  60  6~11  3250~3500  0.012~0.043  0.010~0.024  10  A,E,B  X
 2215  50  6~13  2700~2850  0.013~0.100  0.013~0.085  15  A,E,B  X
 2215  60  6~13  3250~3500  0.013~0.105  0.013~0.090  15  A,E,B  X
 2220  50  7~15  2700~2850  0.015~0.172  0.015~0.108  20  A,E,B  X
 2220  60  7~15  3250~3500  0.016~0.114  0.016~0.095  20  A,E,B  X
 2225  50  10~15  2700~2850  0.045~0.350  0.045~0.260  25  A,E,B  X
 2225  60  10~15  3250~3500  0.108~0.225  0.069~0.199  25  A,E,B  X
 2230  50  13~55  2700~2850  0.058~0.375  0.047~0.295  30  A,E,B  X
 2230  60  13~55  3250~3500  0.087~0.324  0.071~0.231  30  A,E,B  X

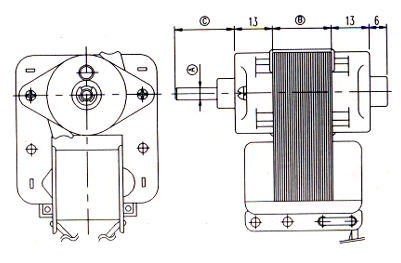

TYPE NO LOAD DIMENSION INS. CLASS WATER PROOF
V Hz Pi(W) RPM TORQUE(kg.cm)

(A)
(Ø)

 (B)
(mm)		 (C)
(mm)
MAXIMUM TORQUE STARTING TORQUE
 2208  110~240  50  5~8  2700~2850  0.011~0.029  0.007~0.029

Ø4


  8    A,E,B  X
 2208  60  4.5~8  3250~3500  0.010~0.038  0.009~0.037  8  A,E,B  X
 2210  50  6~11  2700~2850  0.013~0.036  0.013~0.036  10  A,E,B  X
 2210  60  6~11  3250~3500  0.012~0.043  0.010~0.024  10  A,E,B  X
 2215  50  6~13  2700~2850  0.013~0.100  0.013~0.085  15  A,E,B  X
 2215  60  6~13  3250~3500  0.013~0.105  0.013~0.090  15  A,E,B  X
 2220  50  7~15  2700~2850  0.015~0.172  0.015~0.108  20  A,E,B  X
 2220  60  7~15  3250~3500  0.016~0.114  0.016~0.095  20  A,E,B  X
 2225  50  10~15  2700~2850  0.045~0.350  0.045~0.260  25  A,E,B  X
 2225  60  10~15  3250~3500  0.108~0.225  0.069~0.199  25  A,E,B  X
 2230  50  13~55  2700~2850  0.058~0.375  0.047~0.295  30  A,E,B  X
 2230  60  13~55  3250~3500  0.087~0.324  0.071~0.231  30  A,E,B  X

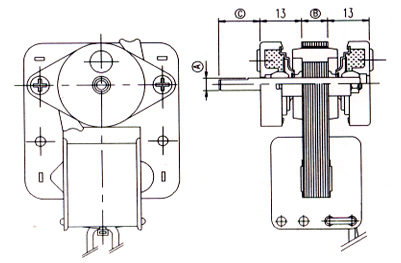

TYPE NO LOAD DIMENSION INS. CLASS WATER PROOF
V Hz Pi(W) RPM TORQUE(kg.cm)

(A)
(Ø)

 (B)
(mm)		 (C)
(mm)
MAXIMUM TORQUE STARTING TORQUE
 2208  110~240  50  5~8  2700~2850  0.011~0.029  0.007~0.029

Ø4

  8    A,E,B  X
 2208  60  4.5~8  3250~3500  0.010~0.038  0.009~0.037  8  A,E,B  X
 2210  50  6~11  2700~2850  0.013~0.036  0.013~0.036  10  A,E,B  X
 2210  60  6~11  3250~3500  0.012~0.043  0.010~0.024  10  A,E,B  X
 2215  50  6~13  2700~2850  0.013~0.100  0.013~0.085  15  A,E,B  X
 2215  60  6~13  3250~3500  0.013~0.105  0.013~0.090  15  A,E,B  X
 2220  50  7~15  2700~2850  0.015~0.172  0.015~0.108  20  A,E,B  X
 2220  60  7~15  3250~3500  0.016~0.114  0.016~0.095  20  A,E,B  X
 2225  50  10~15  2700~2850  0.045~0.350  0.045~0.260  25  A,E,B  X
 2225  60  10~15  3250~3500  0.108~0.225  0.069~0.199  25  A,E,B  X
 2230  50  13~55  2700~2850  0.058~0.375  0.047~0.295  30  A,E,B  X
 2230  60  13~55  3250~3500  0.087~0.324  0.071~0.231  30  A,E,B  X





TYPE NO LOAD DIMENSION INS. CLASS WATER PROOF
V Hz Pi(W) RPM TORQUE(kg.cm)

(A)
(Ø)

 (B)
(mm)		 (C)
(mm)
MAXIMUM TORQUE STARTING TORQUE
 2208  110~240  50  5~8  2700~2850  0.011~0.029  0.007~0.029

Ø4

  8    A,E,B  X
 2208  60  4.5~8  3250~3500  0.010~0.038  0.009~0.037  8  A,E,B  X
 2210  50  6~11  2700~2850  0.013~0.036  0.013~0.036  10  A,E,B  X
 2210  60  6~11  3250~3500  0.012~0.043  0.010~0.024  10  A,E,B  X
 2215  50  6~13  2700~2850  0.013~0.100  0.013~0.085  15  A,E,B  X
 2215  60  6~13  3250~3500  0.013~0.105  0.013~0.090  15  A,E,B  X
 2220  50  7~15  2700~2850  0.015~0.172  0.015~0.108  20  A,E,B  X
 2220  60  7~15  3250~3500  0.016~0.114  0.016~0.095  20  A,E,B  X
 2225  50  10~15  2700~2850  0.045~0.350  0.045~0.260  25  A,E,B  X
 2225  60  10~15  3250~3500  0.108~0.225  0.069~0.199  25  A,E,B  X
 2230  50  13~55  2700~2850  0.058~0.375  0.047~0.295  30  A,E,B  X
 2230  60  13~55  3250~3500  0.087~0.324  0.071~0.231  30  A,E,B  X

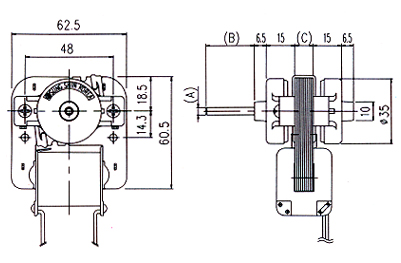

TYPE NO LOAD DIMENSION INS. CLASS WATER PROOF
V Hz Pi(W) RPM TORQUE(kg.cm)

(A)
(Ø)

 (B)
(mm)		 (C)
(mm)
MAXIMUM TORQUE STARTING TORQUE
 23210  110~240  50  6.5~15.5  2750~2900  0.042~0.200  0.055~0.100

Ø2.5
Ø3.0
Ø3.17
Ø4.0

    10  A,E,B  X
 23210  60  5.5~14.0  3450~3500  0.033~0.150  0.032~0.090  10  A,E,B  X
 23211  50  6.5~15.5  2700~2900  0.050~0.230  0.042~0.105  11  A,E,B  X
 23211  60  5.5~14.5  3200~3400  0.033~0.173  0.032~0.094  11  A,E,B  X
 23213  50  6.0~16.0  2700~2800  0.055~0.260  0.050~0.115  13  A,E,B  X
 23213  60  6.1~15.5  3300~3400  0.043~0.210  0.045~0.097  13  A,E,B  X
 23215  50  9.5~17.0  2800~2950  0.130~0.280  0.105~0.120  15  A,E,B  X
 23215  60  9.0~16.0  3300~3500  0.105~0.230  0.065~0.110  15  A,E,B  X
